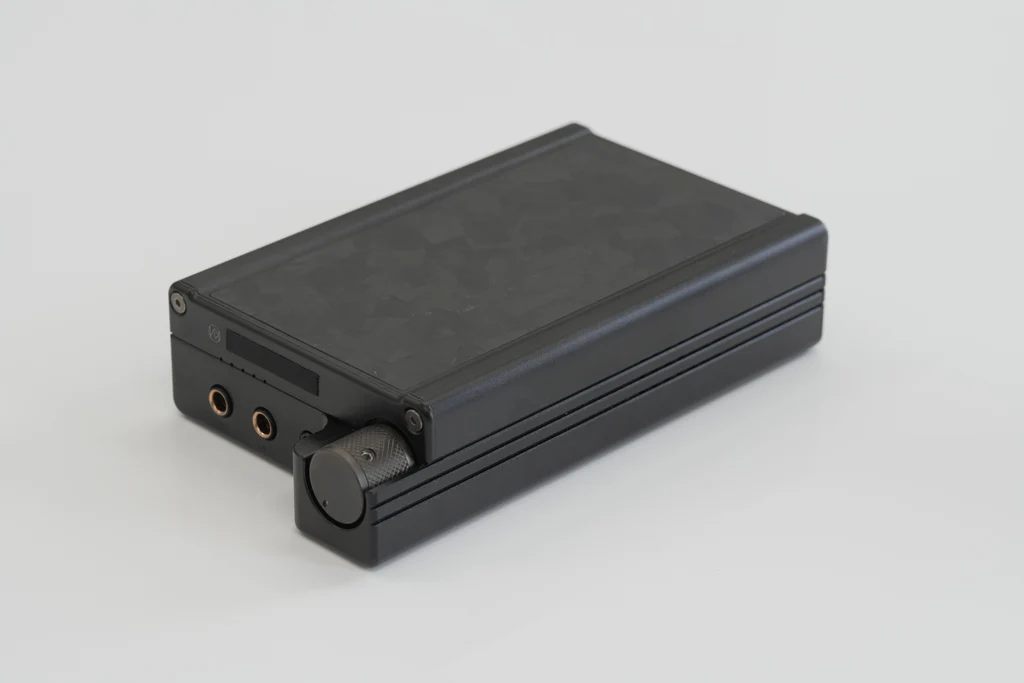

Brise Audio WATATSUMI - made in Japan - Headphone Amp di động

Khái niệm sản phẩm

Để đáp ứng môi trường ngày càng phát triển xung quanh các bộ khuếch đại di động trong những năm gần đây, chúng tôi đã phát triển WATATSUMI như một bộ khuếch đại di động tham chiếu thế hệ tiếp theo.

Bộ khuếch đại TSURANAGI ban đầu được thiết kế như một môi trường đánh giá tham chiếu cho việc phát triển cáp. Bộ khuếch đại di động này hỗ trợ đầu vào và đầu ra cân bằng 4.4mm, vốn đã trở thành chuẩn mực trong âm thanh di động, đồng thời theo đuổi chất lượng âm thanh không trở thành điểm nghẽn cho các loại cáp của chúng tôi.

Hơn bốn năm đã trôi qua kể từ khi ra mắt TSURANAGI, và dòng cáp của chúng tôi cũng đã phát triển song song. Hiện nay, Brise Audio cung cấp nhiều mẫu cáp đa dạng, bao gồm SHIROGANE sử dụng dây dẫn bạc nguyên chất và OROCHI với dung lượng dây dẫn lớn.

Trong những năm gần đây, thị trường tai nghe cao cấp ghi nhận sự gia tăng của các tai nghe trở kháng thấp, dẫn đến nhu cầu cao hơn về hiệu suất nhiễu thấp cho các bộ khuếch đại. Đồng thời, sự xuất hiện của các tai nghe cao cấp đòi hỏi công suất lớn đã làm tăng nhu cầu về các bộ khuếch đại có khả năng đầu ra cao. Với những yếu tố này, chúng tôi phát triển WATATSUMI để tái định nghĩa môi trường đánh giá cáp cao cấp của mình.

WATATSUMI kế thừa khái niệm của TSURANAGI đồng thời hướng đến cải tiến toàn diện. Để đạt được điều này, chúng tôi đã thiết kế lại hoàn toàn mạch điện từ đầu và áp dụng giai đoạn đầu vào nhiễu thấp BIS2.0 được sử dụng trong FUGAKU.

Bộ khuếch đại đầu ra cũng được nâng cấp lên BOS1.5, tăng công suất đầu ra tối đa lên 2000mW+2000mW tại tải 16Ω – gấp khoảng ba lần so với trước đây. Bố cục PCB cũng được tối ưu hóa triệt để dựa trên kinh nghiệm và kiến thức tích lũy qua nhiều năm. Mạch nguồn được cập nhật lên BPS1.5, cung cấp điện áp ổn định hơn và góp phần đáng kể vào việc tái tạo tần số thấp sâu và chắc hơn.

Ngoài ra, hệ thống dây nội bộ sử dụng dây bạc nguyên chất với dung lượng dây dẫn lớn hơn SHIROGANE, và xử lý âm thanh chất lượng cao được áp dụng cho các linh kiện điện tử để đảm bảo tương thích với nhiều loại cáp và thiết bị phát khác nhau.

Năm 2025 đánh dấu kỷ niệm 10 năm thành lập Brise Audio. WATATSUMI là một mẫu đặc biệt, đại diện cho đỉnh cao phát triển bộ khuếch đại di động của chúng tôi, kết hợp tất cả chuyên môn mà chúng tôi đã tích lũy qua TSURANAGI, FUGAKU và SHIROGANE.

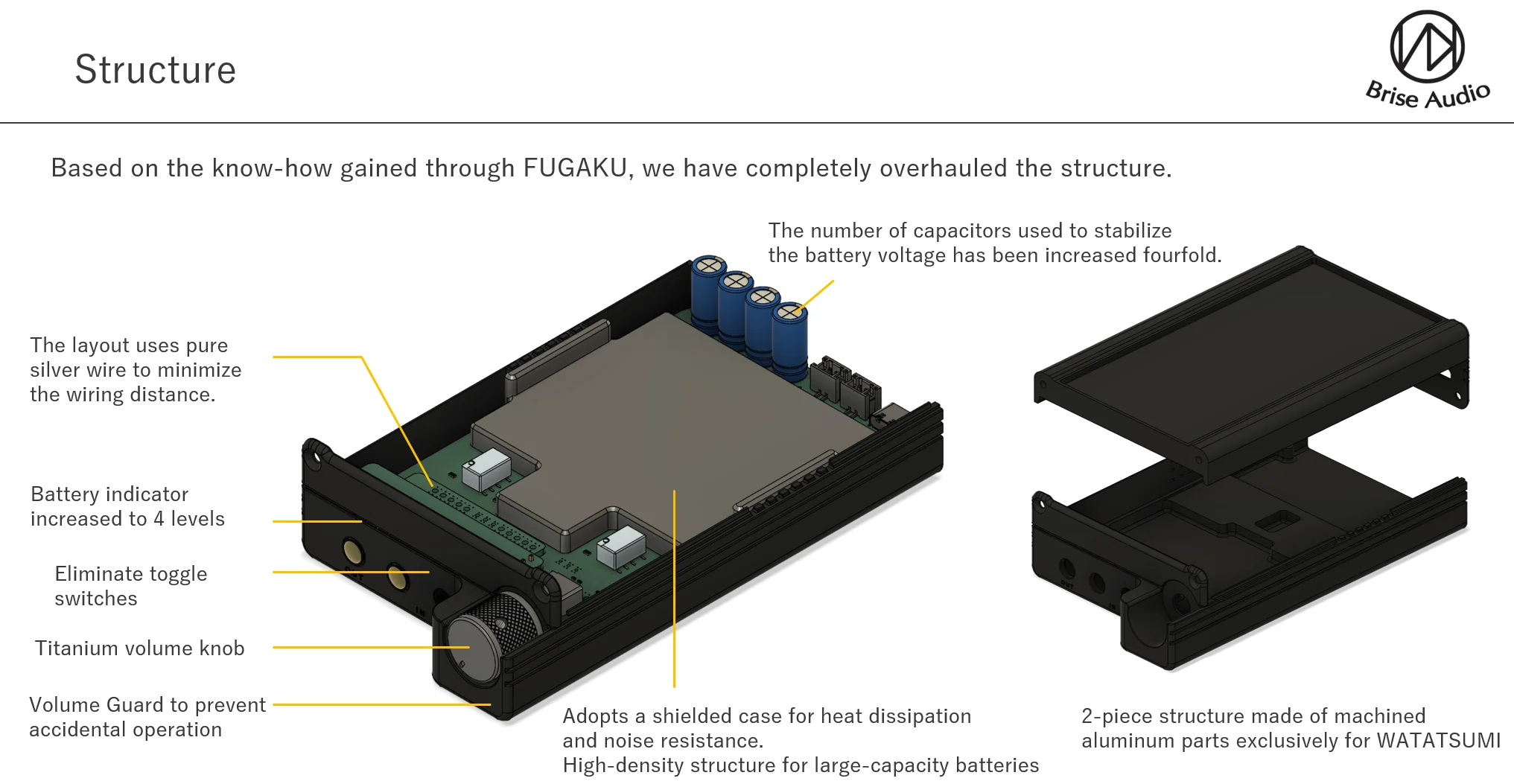

Cấu trúc

Cải tiến thiết kế và tính năng của WATATSUMI

Để đạt được sự cải thiện đáng kể về chất lượng âm thanh, WATATSUMI đã tăng số lượng linh kiện. Để giữ kích thước tương đương với các mẫu trước, vỏ máy được gia công CNC từ một khối nhôm nguyên khối, cho phép bố trí bên trong mật độ cao và linh hoạt hơn.





Dung lượng pin tăng hơn 10% so với các mẫu trước, và tụ điện tách rời pin được mở rộng lên 4000μF – gấp bốn lần so với trước đây.

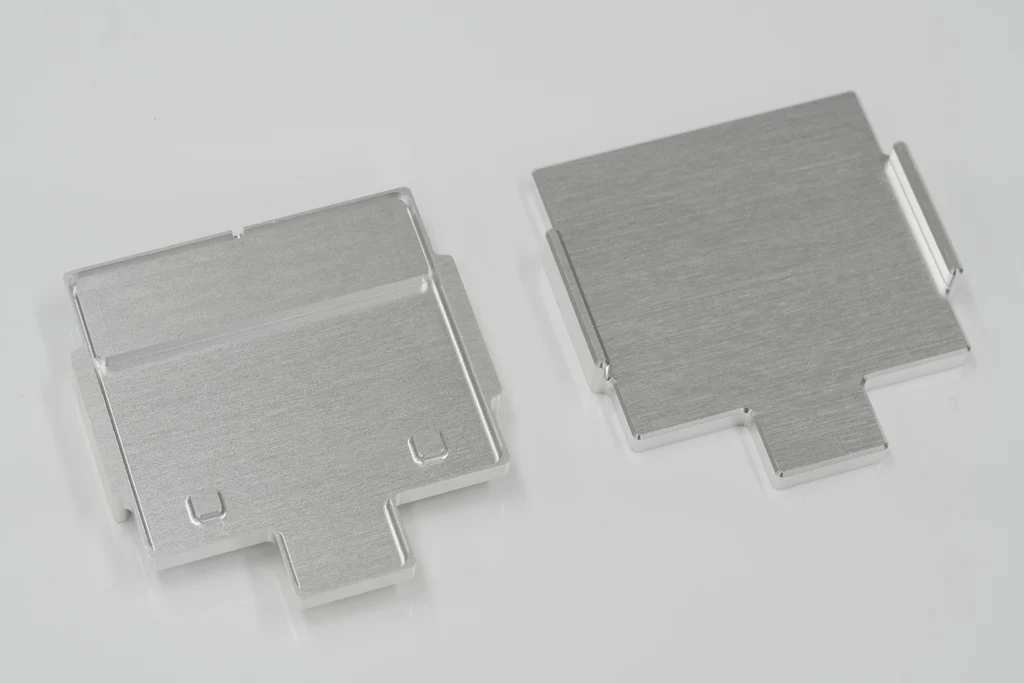

Để bố trí pin lớn hơn một cách hiệu quả, tăng khả năng chống nhiễu cho mạch, và cải thiện tản nhiệt cho nguồn và bộ khuếch đại công suất, một vỏ che chắn nhôm gia công CNC tùy chỉnh đã được áp dụng. Mạch nguồn và khuếch đại công suất trên PCB được kết nối nhiệt với vỏ che chắn, và cấu trúc tản nhiệt qua các khe bên tuân theo thiết kế của FUGAKU.





Mặc dù bộ khuếch đại nói chung không tạo ra nhiệt đáng kể, bộ khuếch đại công suất điều khiển tai nghe có thể sinh nhiệt cao tạm thời khi xuất ra dòng điện lớn. Vì hiệu suất khuếch đại (độ méo và nhiễu) có thể dao động theo thay đổi nhiệt độ, một cấu trúc tản nhiệt đã được triển khai để giảm thiểu biến đổi nhiệt tạm thời, duy trì chất lượng âm thanh ổn định trong mọi điều kiện.







Tính năng điều khiển và bảo vệ

Trong WATATSUMI, công tắc gạt để chọn tín hiệu đầu vào đã được loại bỏ, thay bằng chức năng tự động phát hiện cắm/rút phích. Để ngăn nhiễu khi cắm/rút, giắc đầu ra 4.4mm cũng được giám sát, và rơ-le đầu ra sẽ tắt khi không có tai nghe được kết nối.





Ngoài ra, để tránh thao tác vô ý hoặc hư hỏng núm âm lượng, một cấu trúc bảo vệ đã được thêm xung quanh. Vòng bảo vệ này được tích hợp vào vỏ nhôm và gia công CNC thành một khối duy nhất.





Núm âm lượng được đổi từ đồng thau sang hợp kim titan, với độ bền tăng cường nhờ lớp phủ PVD. Tương ứng, các vít vỏ cũng được thay bằng vít titan nguyên chất.





Chỉ báo pin được nâng cấp từ ba mức lên bốn mức, cho phép theo dõi chính xác hơn mức pin còn lại.

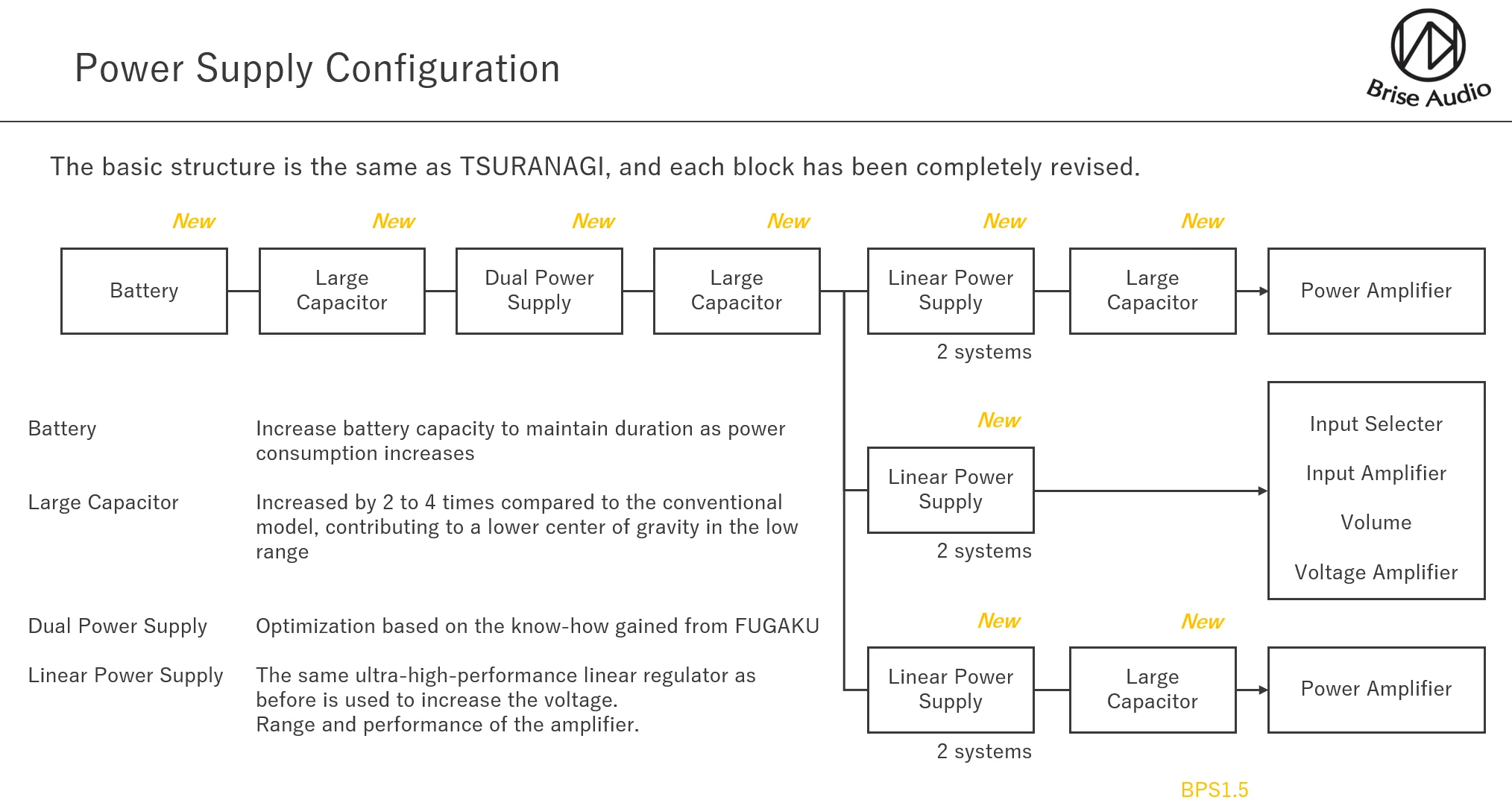

Cấu hình nguồn điện

Vật liệu và thiết kế

Vật liệu Ultrasuede được áp dụng một phần ở đáy thiết bị để tránh hư hại cho cả thiết bị và bề mặt xung quanh. Một tấm sợi carbon rèn, tương tự như trong FUGAKU, được gắn ở mặt trên, góp phần vào thẩm mỹ thiết kế và giảm trọng lượng.



Nguồn điện, như các mẫu trước, bao gồm tổng cộng sáu đường ray độc lập cho cả kênh trái và phải.



Những thay đổi chính trong mạch nguồn là tăng số lượng tụ điện decoupling và bố cục PCB được thiết kế lại.





Nguồn điện và mạch khuếch đại tương ứng được nhóm thành các bộ độc lập. Trong bố cục, mỗi “đảo” nguồn được ghép đôi với “đảo” khuếch đại tương ứng và kết nối qua một mô hình đồng rộng, dẫn đến dây dẫn có trở kháng thấp.





Mạch chuyển đổi điện áp pin thành nguồn điện kép hoạt động thông qua chuyển mạch, đòi hỏi phải xử lý cẩn thận các vùng tần số cao.



Nếu bố cục không được thiết kế đúng, có thể dẫn đến tăng nhiễu chuyển mạch và bức xạ điện từ lớn hơn vào không gian xung quanh.



Trong WATATSUMI, bố cục đã được tối ưu để duy trì hiệu suất nhiễu thấp tương tự như các mẫu trước.

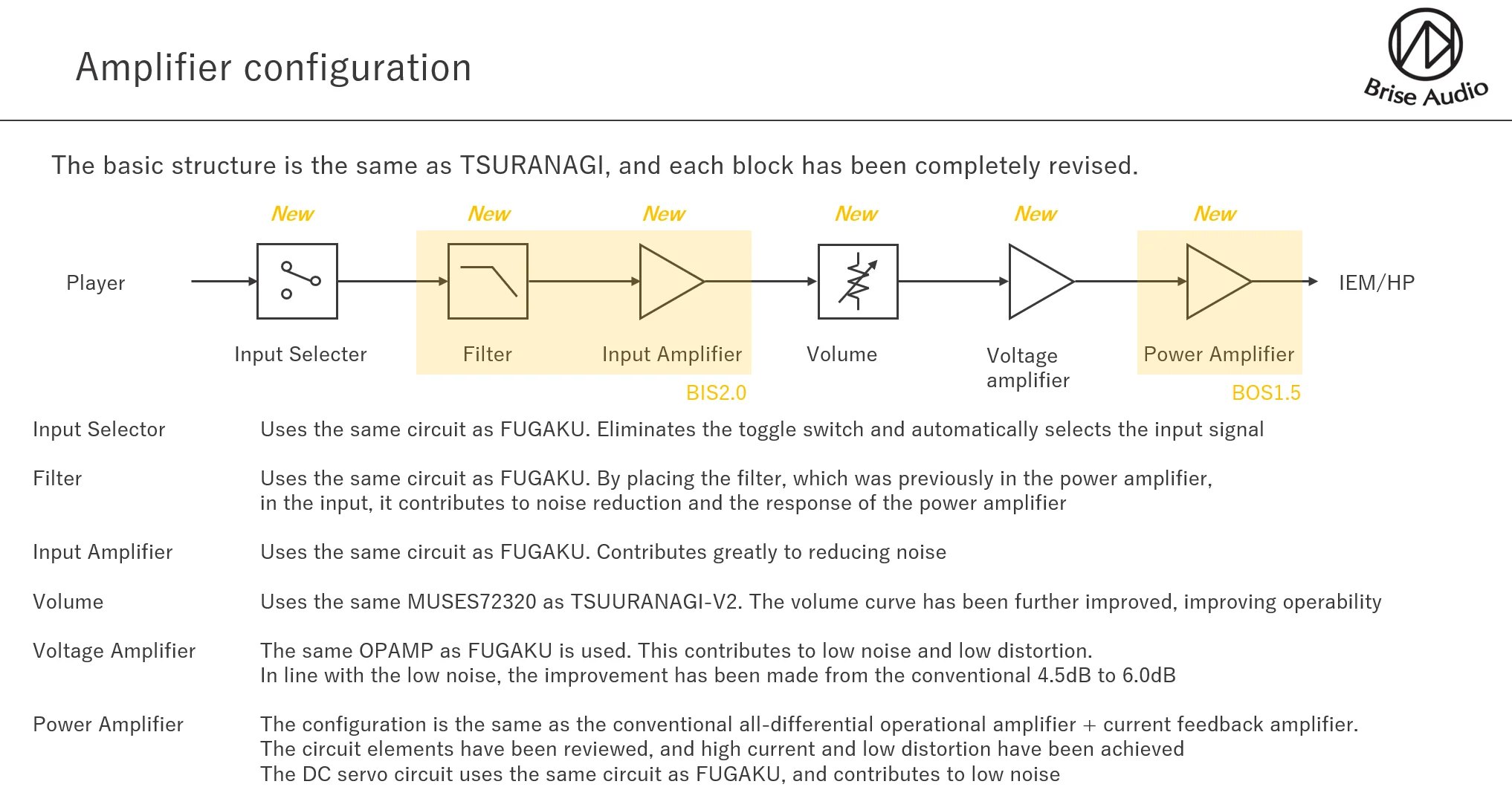

Một trong những khác biệt chính so với TSURANAGI ban đầu là cấu hình của bộ khuếch đại đầu vào và bố cục của bộ khuếch đại đầu ra.



Với sự gia tăng của các tai nghe trở kháng thấp nhạy cảm với nhiễu dư của bộ khuếch đại, chúng tôi đã tìm cách giảm thêm nhiễu dư.



Trong quá trình phát triển FUGAKU, chúng tôi đã đạt được một mạch có nhiễu thấp hơn trong khi vẫn duy trì tỷ lệ loại bỏ chế độ chung (CMRR), trở kháng đầu vào cao và độ méo thấp. Khi áp dụng sớm, nó mang lại chất lượng âm thanh mà chúng tôi hoàn toàn hài lòng, dẫn đến việc triển khai cùng bộ khuếch đại đầu vào cho WATATSUMI.



Để phân biệt rõ ràng giữa các mạch khác nhau, chúng tôi quyết định đặt tên cho từng khối.



Bộ khuếch đại đầu vào được lắp trong mẫu này là BIS2.0.



Kết quả là nhiễu dư đã giảm xuống còn khoảng một phần tư so với TSURANAGI và khoảng một nửa so với TSURANAGI-V2.
Đồng thời, độ lợi được đặt ở mức 6dB, tăng 1.5dB so với độ lợi 4.5dB của TSURANAGI-V2.





Việc giảm nhiễu đạt được thông qua bộ khuếch đại đầu vào, trong khi giảm méo được thực hiện bằng cách tối ưu hóa bố cục bộ khuếch đại đầu ra và giảm trở kháng đầu ra.





Bộ khuếch đại đầu ra tiếp tục sử dụng OPAMP hoàn toàn vi sai kết hợp với bộ khuếch đại phản hồi dòng, trong khi mạch bù tải điện dung đã được thiết kế lại với trở kháng thấp hơn để ngăn dao động. Điều này dẫn đến méo thấp hơn trong quá trình đầu ra dòng cao và cải thiện cảm giác tức thì trong âm thanh.
Bộ khuếch đại đầu ra được lắp trong mẫu này là BOS1.5.





Mạch servo DC được sử dụng trong FUGAKU đã được triển khai, đạt được mức tiêu thụ điện năng thấp hơn và cải thiện việc triệt tiêu offset trong khi vẫn duy trì nhiễu thấp và méo thấp.

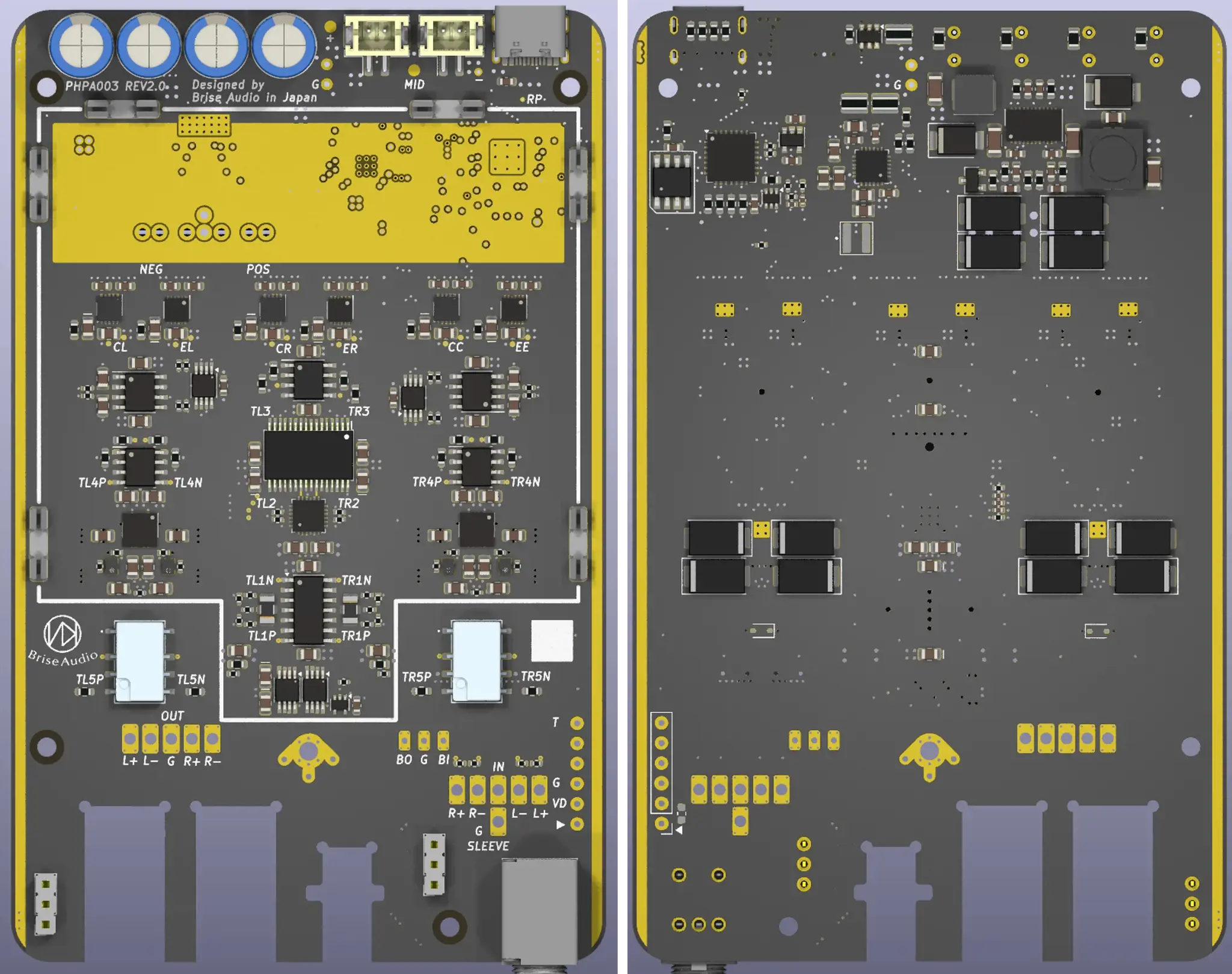

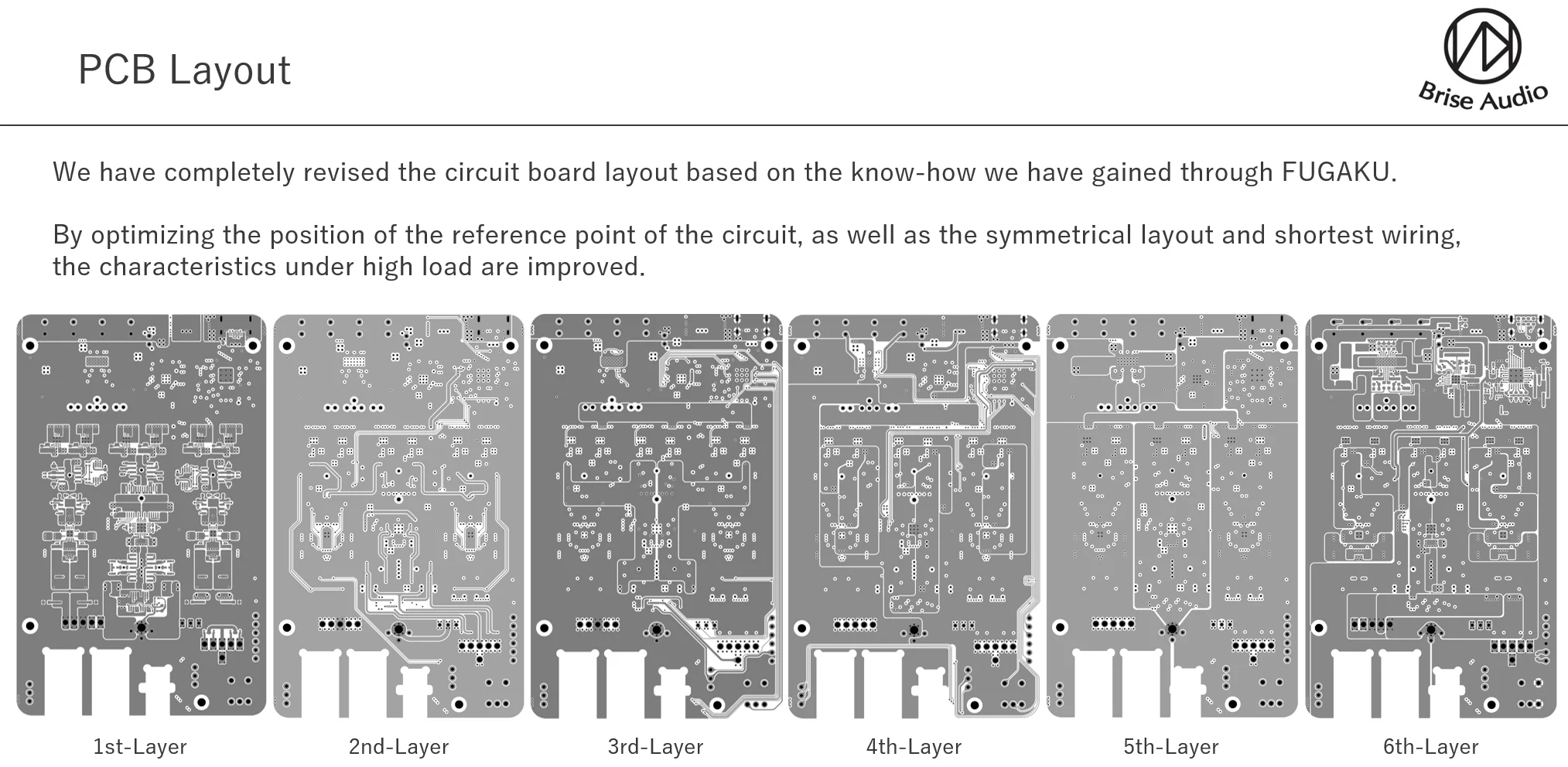

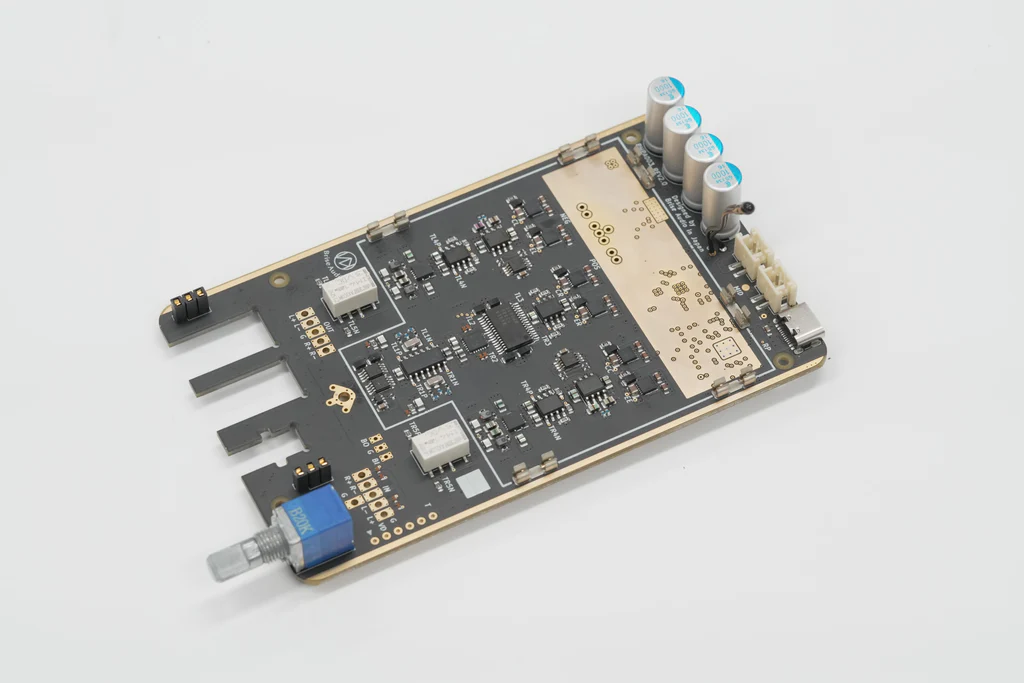

Bo mạch PCB vẫn là loại 6 lớp như trước, nhưng độ dày lá đồng đã được tăng gấp đôi để giảm điện trở dây dẫn.



Kết quả là, điều này đặc biệt góp phần cải thiện phản hồi tần số thấp và kết cấu âm thanh.





Không giống như dòng TSURANAGI sử dụng bố cục đối xứng gương giữa kênh trái và phải, WATATSUMI áp dụng cách sắp đặt và định tuyến linh kiện được sửa đổi. Bố cục về cơ bản là đối xứng trái-phải, với một số phần được thiết kế đối xứng gương giữa các kênh.





Bộ khuếch đại đầu vào, âm lượng điện tử và bộ khuếch đại điện áp được đặt ở trung tâm, với các bộ khuếch đại đầu ra được bố trí đối xứng ở hai bên trái và phải.



Điểm nối đất đơn, đóng vai trò là tham chiếu của mạch, được đặt ở vị trí trung tâm phía trên, và bố cục đảm bảo khoảng cách từ điểm này đến các mạch trái và phải là đồng đều nhất có thể, đồng thời giảm thiểu khoảng cách từ các bộ khuếch đại đầu ra.





Bằng cách giảm trở kháng dây dẫn, áp dụng bố cục đối xứng và xem xét lại các thành phần mạch, THD+N (tổng méo hài + nhiễu) trong quá trình đầu ra dòng cao đã được giảm.



Kết quả là, độ trung thực của nguồn đã được cải thiện, mang lại chất lượng âm thanh dễ chịu và ổn định ngay cả ở mức âm lượng cao với độ méo tối thiểu.









Là một khái niệm chung, chúng tôi tin rằng mức nhiễu thấp hơn giúp dễ dàng nhận biết các âm thanh tinh tế, trong khi độ méo thấp hơn cải thiện khả năng tái tạo trung thực đặc tính âm sắc của nguồn.



Tất nhiên, các yếu tố khác cũng ảnh hưởng đến chất lượng âm thanh, nhưng ở đây chúng được lược bỏ để đơn giản hóa.

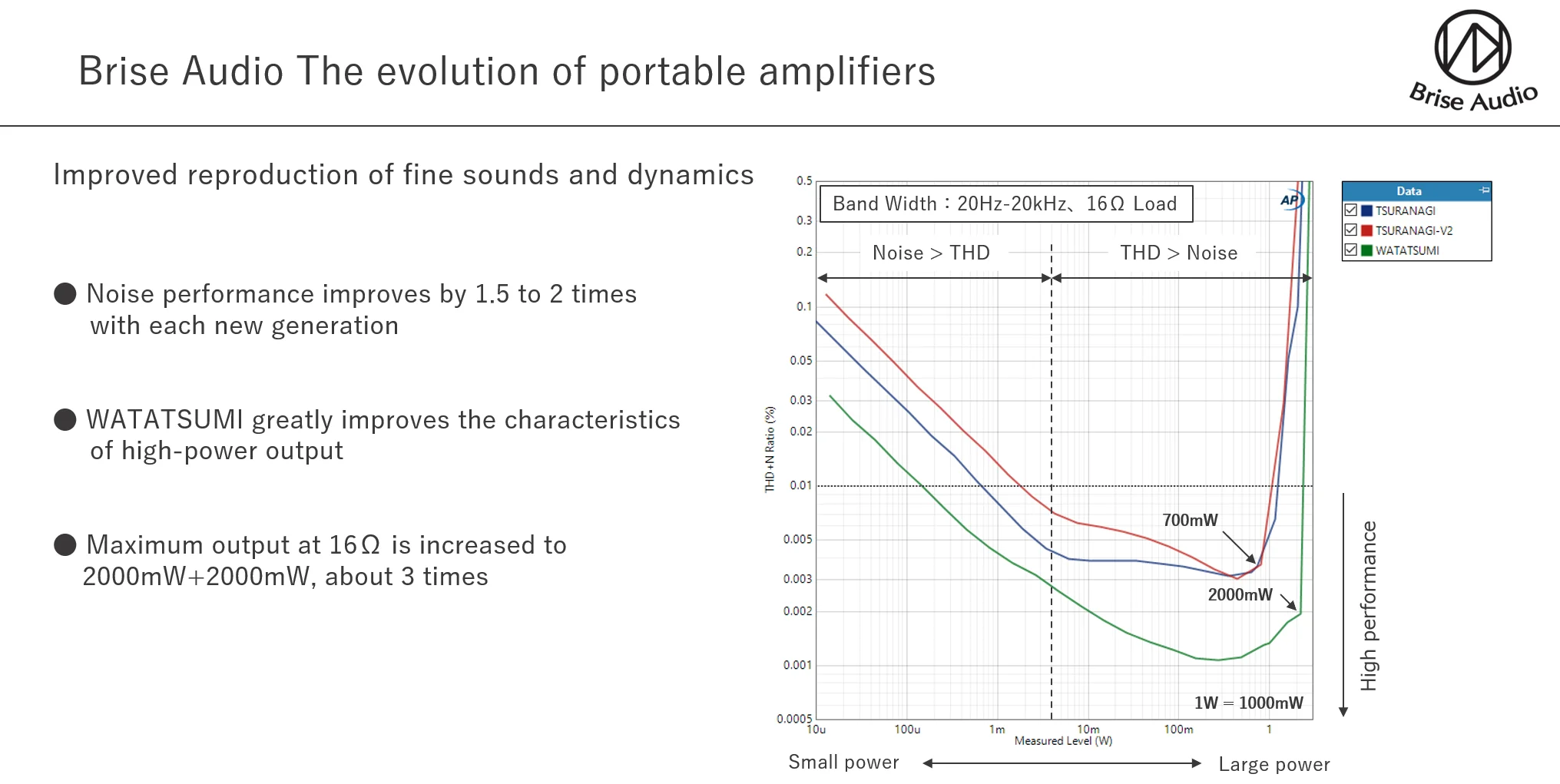

Biểu đồ trên hiển thị THD+N (tổng méo hài + nhiễu) đo được của đầu ra khi mức đầu vào của bộ khuếch đại được tăng dần.



Đây là một chỉ số phổ biến để đánh giá hiệu suất nhiễu và méo của bộ khuếch đại cùng lúc.





Trong biểu đồ, di chuyển sang phải biểu thị tín hiệu đầu ra lớn hơn, trong khi di chuyển xuống dưới biểu thị nhiễu và méo thấp hơn (THD+N).





Về cơ bản, khi tín hiệu đầu ra tăng, khoảng cách giữa tín hiệu và nhiễu mở rộng, dẫn đến THD+N thấp hơn. Tuy nhiên, nó cuối cùng sẽ đạt đến giới hạn.
Điều này là do méo tăng lên khi dòng điện đầu ra của bộ khuếch đại tăng. Khi tín hiệu trở nên lớn hơn nữa, tín hiệu đầu ra bắt đầu vượt quá điện áp nguồn, gây ra hiện tượng cắt sóng và méo tăng nhanh.



Điểm mấu chốt là THD+N có thể giảm một cách tuyến tính và không méo như thế nào trong vùng ngay trước khi xảy ra cắt sóng.





Ngược lại, trong vùng mà tín hiệu đầu ra nhỏ, nhiễu trở nên chiếm ưu thế hơn méo, và ở WATATSUMI, đặc tính của bộ khuếch đại đầu vào đóng vai trò chính trong phạm vi này.



Có thể thấy rằng qua mỗi thế hệ mới, mức nhiễu đã giảm đi một nửa.





Thông số của TSURANAGI ban đầu là 700mW+700mW ở tải 16Ω (THD+N < 0.01%), nghĩa là méo sẽ duy trì dưới 0.01% ở mức đầu ra lên đến 700mW.
WATATSUMI duy trì hiệu suất xuất sắc với THD+N dưới 0.002% ngay cả ở đầu ra 2000mW.





Thông thường, công suất định mức được định nghĩa là lượng công suất mà bộ khuếch đại có thể xuất liên tục và ổn định với THD dưới 0.1%. Tuy nhiên, chúng tôi cảm thấy rằng méo 0.1% đã gây ra sự suy giảm âm thanh đáng chú ý, khiến nó trở thành một tiêu chuẩn quá thô khi dùng làm chỉ số chất lượng âm thanh.





Do đó, tại Brise Audio, chúng tôi xác định đầu ra tối đa mà THD duy trì dưới 0.01%—một phần mười ngưỡng 0.1% thông thường—làm tiêu chuẩn trong thông số kỹ thuật.





Ở WATATSUMI, cả nhiễu và méo đã được giảm đáng kể so với các mẫu trước, dẫn đến cải thiện rõ rệt trong việc tái tạo các chi tiết tinh tế và độ chính xác cao hơn trong quá trình phát lại ở đầu ra cao.

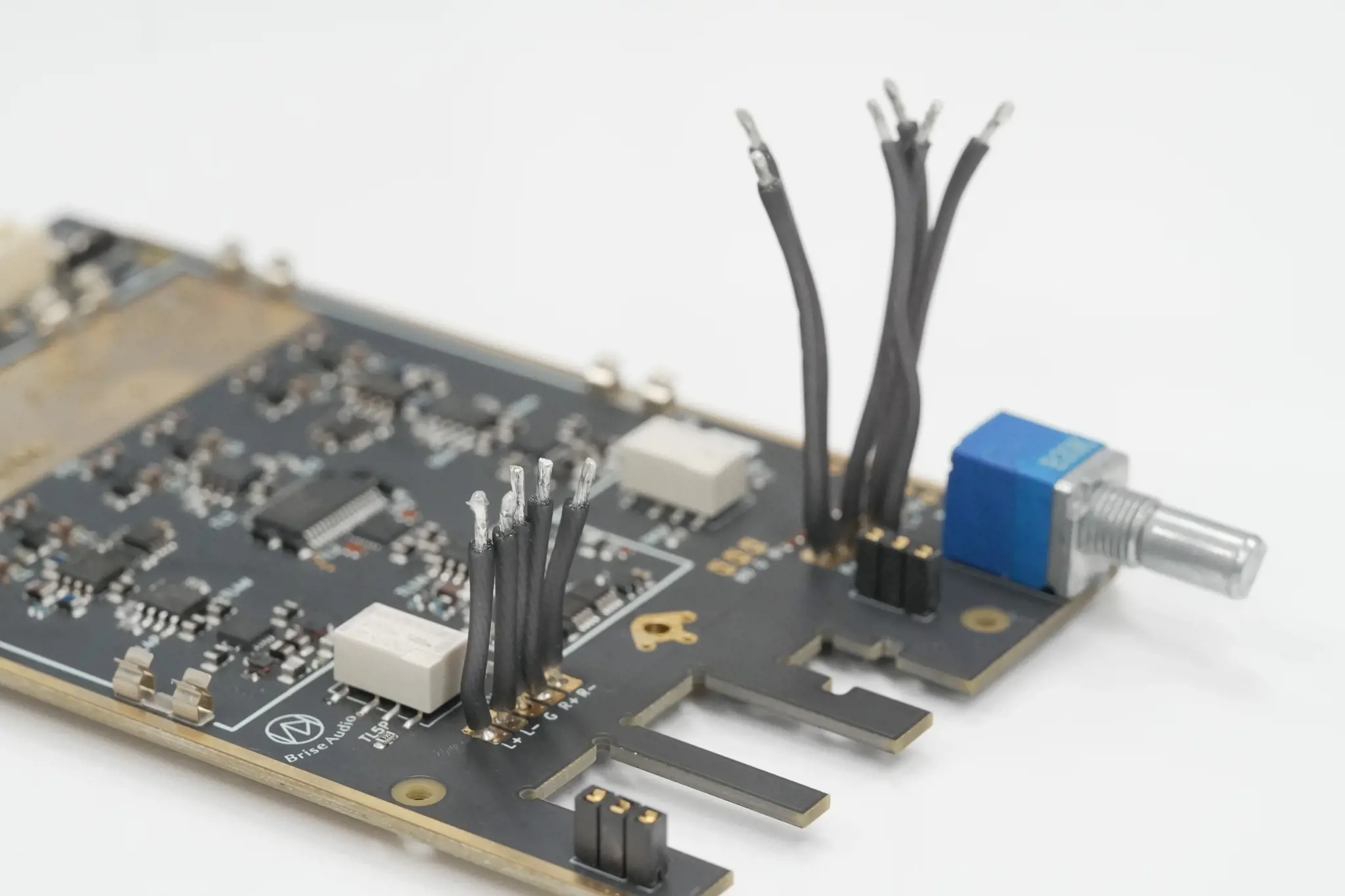

Mặc dù WATATSUMI sử dụng dây bạc nguyên chất bên trong, nó vẫn đóng vai trò tương tự như TSURANAGI, là một bộ khuếch đại để đánh giá các dây cáp được kết nối.





Nó được thiết kế với đặc tính âm thanh trung tính để khai thác tối đa tiềm năng của bất kỳ dây cáp hoặc máy phát nào được kết nối.





Người ta nói rằng bạc nguyên chất có độ dẫn điện cao hơn khoảng 5% so với đồng nguyên chất.





Trong các đường dẫn dòng điện như đầu ra của bộ khuếch đại, tổn thất do điện trở dây dẫn trở nên rõ rệt hơn, khiến độ dẫn điện cao của bạc trở thành một lợi thế đáng kể.





Ngoài ra, bằng cách sử dụng dây bạc nguyên chất với thể tích dây dẫn lớn hơn so với SHIROGANE, điện trở đầu ra đã được giảm thiểu đến mức tối đa.

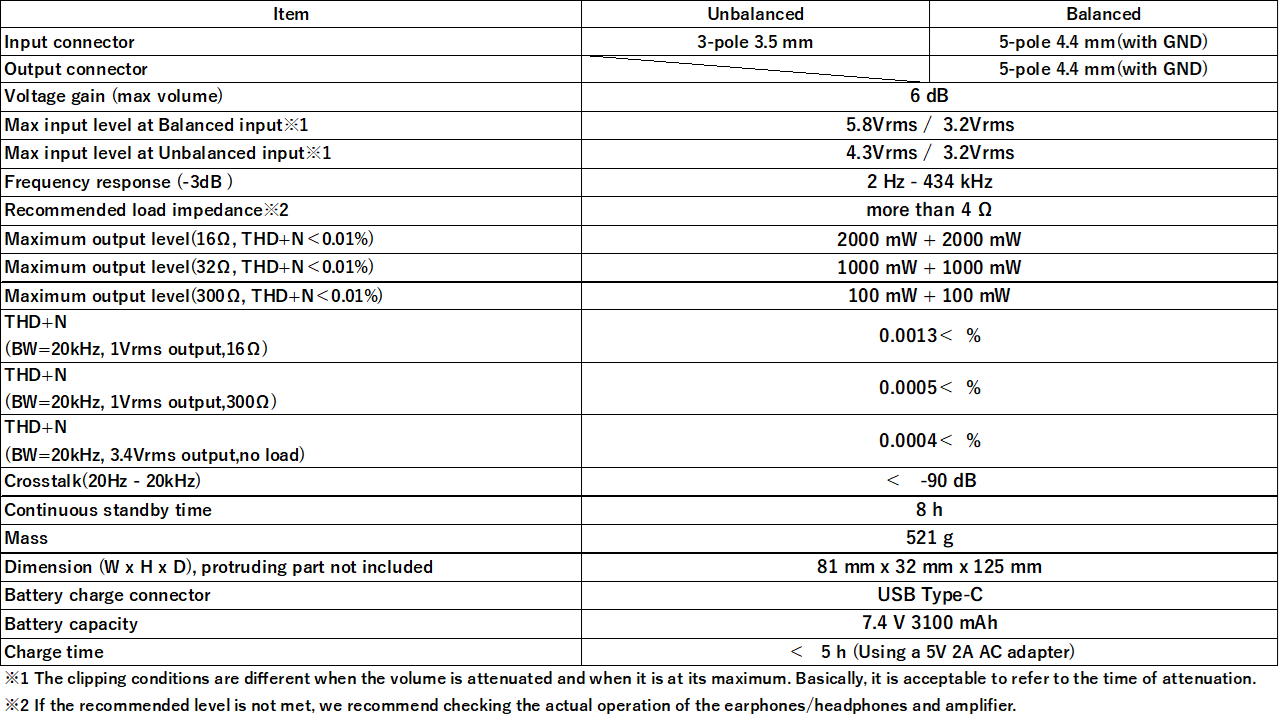

Thông số sản phẩm





WATATSUMI Accessories

・USB charger
・USB Type-C charging cable
・Product ID card
・Warranty card
