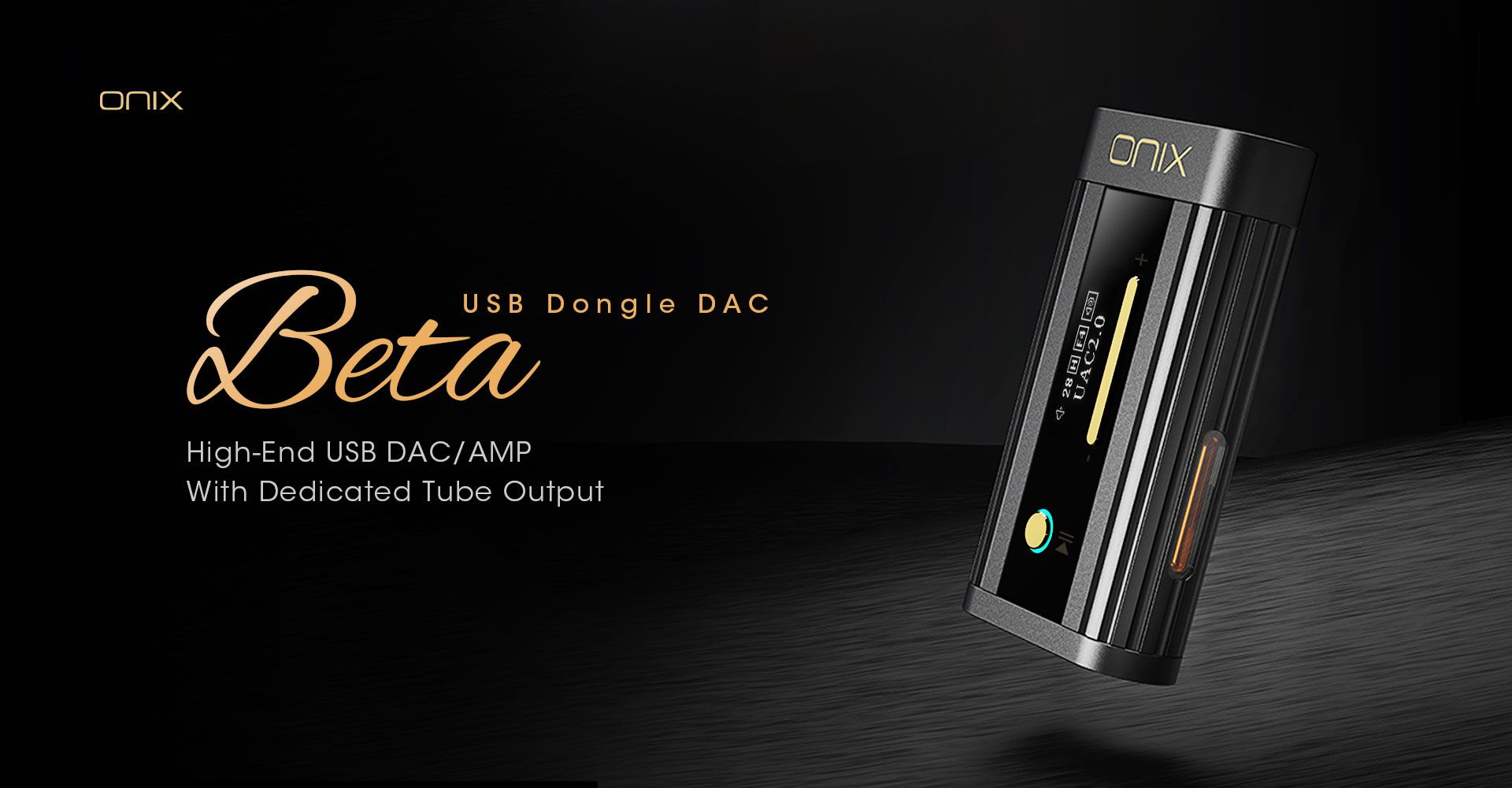

SHANLING ONIX Beta XI2. DAC/Heaaphone Amp, Soundcard USB

SHANLING ONIX Beta XI2

Thông số kỹ thuật
Dual CS43198 DAC
Mạch khuếch đại nâng cấp
Đầu ra bóng đèn kép JAN6418
Màn hình 0.87 inch
Công suất tối đa 550mW @ 32Ω

Chip DAC kép Cirrus Logic CS43198

Trang bị cùng bộ DAC kép Cirrus Logic CS43198 như trên XI1, Beta XI2 mang đến khả năng giải mã âm thanh độ phân giải cao với độ chi tiết và trong trẻo ấn tượng, hỗ trợ nhiều định dạng khác nhau để tái hiện âm thanh trung thực nhất với bản thu gốc.

Kiến trúc khuếch đại nâng cấp

Beta XI2 được nâng cấp với tầng khuếch đại gồm 4× BUF634 và 2× OPA1662, cho công suất đầu ra lên tới 550mW @ 32Ω. Nhờ đó, thiết bị dễ dàng kéo nhiều loại tai nghe khác nhau, đảm bảo không gian động lớn cùng hiệu suất không méo tiếng.

Đầu ra bóng đèn JAN6418

Khác biệt với các DAC-dongle thông thường, XI2 tích hợp hai bóng đèn JAN6418, kết hợp hoàn hảo giữa chất âm analog ấm áp, giàu nhạc tính và độ chính xác của công nghệ số hiện đại. Hai bóng đèn được bố trí gọn gàng bên trong thân máy, với cửa sổ hai bên hé lộ ánh sáng đèn phát ra nhẹ nhàng, đầy mê hoặc.

Màn hình nhỏ gọn & Giao diện thân thiện

Giữ nguyên màn hình OLED 0.87 inch cùng giao diện trực quan từ XI1, Beta XI2 giúp người dùng dễ dàng theo dõi định dạng phát, âm lượng và các thiết lập, mang đến sự tiện lợi tối đa trong một thiết bị nhỏ gọn.

Thiết kế tinh tế

Mang phong cách thiết kế tương tự XI1, Beta XI2 có thân máy dài và rộng hơn đôi chút để chứa linh kiện nâng cấp. Vẻ ngoài cân bằng giữa sự sang trọng và độ bền, biến XI2 trở thành giải pháp DAC di động vừa đẹp, vừa mạnh mẽ.

Thông số chi tiết

• DAC: Dual Cirrus Logic CS43198

• Khuếch đại: 4 × BUF634, 2 × OPA1662

• Bóng đèn: Dual JAN6418 (có cửa sổ hiển thị ánh sáng)

• Màn hình: OLED 0.87 inch (UI XI1)

• Thiết kế: Tương tự XI1, thân dài và rộng hơn

• Công suất đầu ra: Tối đa 550mW @ 32Ω

• Chế độ đầu ra: Solid-State & Hybrid Tube

• Kết nối: USB DAC dongle

• Chất liệu: Thân kim loại chắc chắn, thiết kế di động

Shanling ONIX Beta 2.

Đây là một USB dongle DAC/AMP cao cấp di động, được phát triển bởi Shanling dưới thương hiệu ONIX. Nó kế thừa từ ONIX Alpha XI1 nhưng nâng cấp với đầu ra ống chân không (tube output) Hybrid, tập trung vào âm thanh hybrid (transistor + tube). Dưới đây là phân tích chi tiết về cấu tạo, thiết kế mạch, linh kiện, cấu trúc, kỹ thuật và công nghệ, dựa trên thông số kỹ thuật và mô tả từ nhà sản xuất.

1. Cấu Tạo Tổng Thể (Overall Structure)

• Thiết Kế Ngoại Hình:
  • Kích thước: 69.8 × 39 × 14 mm (hơi dài và rộng hơn Alpha XI1 để chứa linh kiện tube).
  • Trọng lượng: 45.3g.
  • Vỏ ngoài: Nhôm anodized cao cấp, bền bỉ, chống trầy xước, với thiết kế tối giản kiểu "brutalist" đặc trưng của ONIX (màu đen mờ, các đường nét mạnh mẽ). Có hai cửa sổ nhỏ hai bên để quan sát ánh sáng phát ra từ ống chân không (tube glow), tạo điểm nhấn thẩm mỹ.
  • Cổng kết nối:
    • Đầu vào: USB-C (hỗ trợ cáp ONIX OL1 mạ bạc đồng, đi kèm; tương thích Lightning qua cáp Shanling L3 cho iOS).
    • Đầu ra: 3.5mm single-ended và 4.4mm balanced (cả hai chế độ transistor và tube).
  • Màn hình: OLED 0.87 inch đơn sắc (monochromatic), hiển thị thông tin phát lại, cài đặt (gain, filter, orientation), và đèn LED đa màu chỉ thị tần số lấy mẫu (sampling rate indicator).
  • Nút bấm: 3 nút phần cứng đa chức năng (volume, playback, switch mode).


• Cấu Trúc Nội Bộ:
  • Thiết kế dual-mono topology (mạch kép độc lập cho kênh trái/phải), tối ưu hóa tách biệt tín hiệu để giảm nhiễu chéo (crosstalk).
  • Hệ thống treo ống chân không đặc biệt (special tube suspension system), phát triển qua nhiều tháng thử nghiệm, giảm microphonics (tiếng vang do rung động) xuống mức tối thiểu – tốt hơn so với các sản phẩm tương tự như iBasso Nunchaku. Ống được cố định an toàn bên trong, chỉ bật chế độ tube khi cần để tránh hao pin.
  • Quản lý nhiệt: Ống JAN6418 low-heat (thấp nhiệt), phù hợp sử dụng di động mà không quá nóng.

2. Thiết Kế Mạch (Circuit Design)

• Kiến Trúc Tổng Thể:
  • Mạch lai (hybrid): Kết hợp transistor (solid-state) cho âm thanh sạch, chi tiết và tube cho độ ấm analog. Người dùng có thể chuyển đổi nhanh giữa hai chế độ qua nút bấm hoặc app Eddict Player.
  • Đường Tín Hiệu (Signal Path): USB-C → Bộ xử lý USB (UAC 1.0/2.0) → Dual DAC → Bộ đệm (buffer) → Khuếch đại (op-amp + buffer) → Tube stage (tùy chọn) → Đầu ra headphone. Thiết kế tối ưu hóa độ động (dynamic range) lên đến 128dB và tỷ số tín hiệu/nhiễu (SNR) 128dB.
  • Nâng Cấp Từ Alpha XI1: Amplifier được cải tiến với cấu trúc đa kênh (multi-channel), quad buffer cho tín hiệu chính xác hơn, và tích hợp tube stage mà không làm tăng kích thước đáng kể.


• Chế Độ Hoạt Động:
  • Transistor Mode: Tập trung vào độ sạch, công suất cao (lên đến 550mW @ 32Ω balanced).
  • Tube Mode: Thêm hài âm (harmonics) ấm áp, mượt mà, nhưng THD+N cao hơn (0.06% so với 0.0008% ở transistor). Microphonics được giảm thiểu nhờ suspension system, nhưng vẫn có thể nghe thấy nhẹ trong một số trường hợp (không áp dụng bảo hành).
• Quản Lý Nguồn: Mạch tiết kiệm năng lượng (low-power circuitry), giảm tiêu thụ lên đến 30% so với đối thủ, standby chỉ 80% thấp hơn. Hỗ trợ sạc từ nguồn host (smartphone/PC).

3. Linh Kiện Chính (Key Components)

4. Cấu Trúc Kỹ Thuật (Technical Architecture)

• Hỗ Trợ Định Dạng:
  • PCM: Lên đến 768kHz/32-bit (đèn LED chỉ thị: Blue cho 44.1/48kHz, Green cho 88.2/96kHz, v.v.).
  • DSD: Native DSD512 (White LED).
  • Codec: Không hỗ trợ Bluetooth (pure USB DAC).


• Công Suất Đầu Ra (Output Power @ 32Ω, tùy chế độ):




  Chế Độ	3.5mm SE Low/High Gain	4.4mm Balanced Low/High Gain
  Transistor	45mW / 180mW	180mW / 550mW
  Tube	37mW / 152mW	152mW / 550mW


• Đặc Tính Âm Học:
  • Dải tần: 20Hz–40kHz (-0.5dB).
  • THD+N: 0.0006% (transistor SE) đến 0.06% (tube).
  • Channel Separation: 73–107dB.
  • Output Impedance: 0.3–0.6Ω (thấp, phù hợp IEM nhạy cảm).
• Tương Thích: Android/iOS (qua OTG/Lightning), Windows/Mac. Hỗ trợ app Eddict Player cho firmware update, EQ, và kiểm soát ANC (nếu áp dụng).

5. Kỹ Thuật Và Công Nghệ Nổi Bật (Techniques and Technologies)

• Công Nghệ DAC: Cirrus Logic CS43198 – Chip flagship 32-bit với MQA rendering, low-power design, và tích hợp PLL (Phase-Locked Loop) cho đồng bộ tín hiệu chính xác.
• Kỹ Thuật Khuếch Đại:
  • Upgraded amplifier architecture: Kết hợp op-amp OPA1662 (ultra-low noise, high slew rate) và quad buffer BUF634A (high-speed, low distortion) để xử lý tín hiệu đa kênh, tăng dynamic headroom.
  • Dual-mono design: Giảm nhiễu chéo, cải thiện imaging và soundstage.
• Công Nghệ Tube:
  • Hợp tác Shanling Audio: Sử dụng kiến thức từ các thiết bị tube desktop để tích hợp portable tube. JAN6418 tubes được chọn vì độ bền cao, nhiệt thấp, và microphonics thấp.
  • Suspension system: Kỹ thuật treo chống rung độc quyền, giảm tiếng vang xuống mức "tối thiểu trên thị trường" (theo ONIX), gần giống Muse HiFi M5 Ultra.
• Kỹ Thuật Khác:
  • Digital Filters: 5 bộ lọc kỹ thuật số (có thể chọn qua màn hình/app).
  • Gain Modes: Low/High (2 mức) để phù hợp IEM/headphone.
  • Power Management: Mạch tối ưu hóa tiêu thụ (giảm 30% so với đối thủ), hỗ trợ sạc nhanh từ host.
  • UI/Software: Giao diện đơn giản trên màn hình; app Eddict Player (Android/iOS) cho parametric EQ, firmware OTA.

Lưu Ý

• Ưu Điểm: Âm thanh hybrid linh hoạt (sạch ở transistor, ấm ở tube), công suất mạnh cho di động, build chất lượng cao.
• Nhược Điểm:  tube mode có thể tăng microphonics nhẹ (không bảo hành); chưa có teardown chi tiết công khai (dựa trên spec từ Shanling/ONIX).
• So Sánh: Nâng cấp từ Alpha XI1 (thêm tube, amp tốt hơn);
